CGS混合用大容量連続ミキサ「DKP-Ⅵ」

コンパクトな機体に大きな製造能力のDKミキサ

大容量連続ミキサDKP-Ⅵは、台形CSGダムの築堤材料であるCSG(Cemented Sand and Gravel)を高速に大量製造する大容量連続ミキサです。1時間に300㎥以上の製造が可能で、高い混合性能を有するDKミキサ※として認定されています。 ※DKミキサ:CSG工法に適用可能と(財)日本ダム協会が認定したミキサ

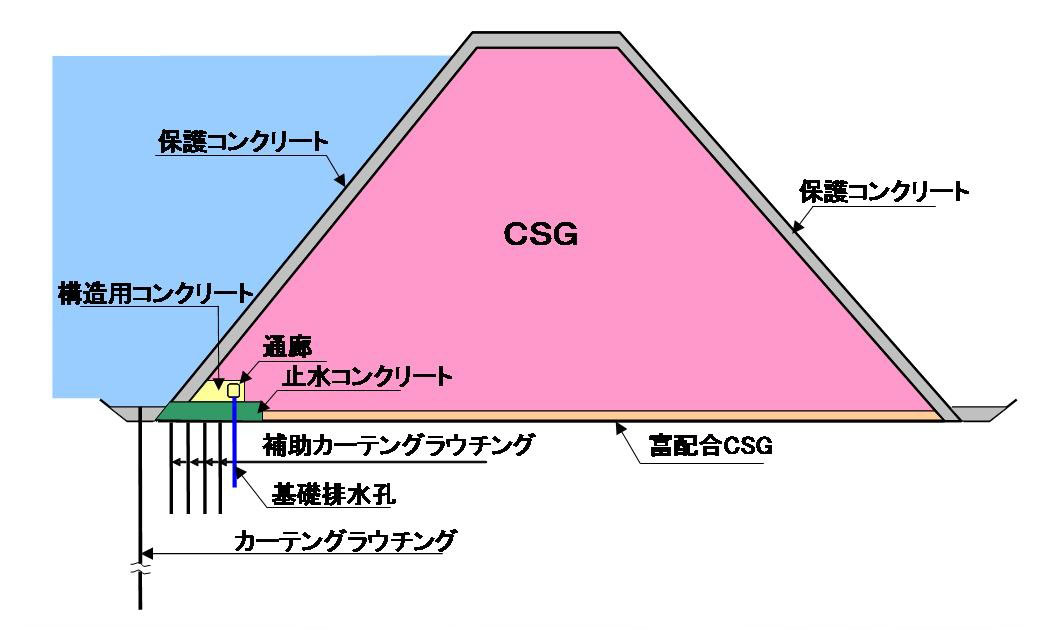

台形CSGダム標準断面図
台形CSGダム標準断面図

特長・効果

1.混合装置がコンパクトで製造能力大

●二軸強制連続練り形式のミキサで、バッチ式の可傾式ミキサと同等以上の品質を確保できます。
● 1台のミキサで大量に施工できるので、品質の均一化が図れます。

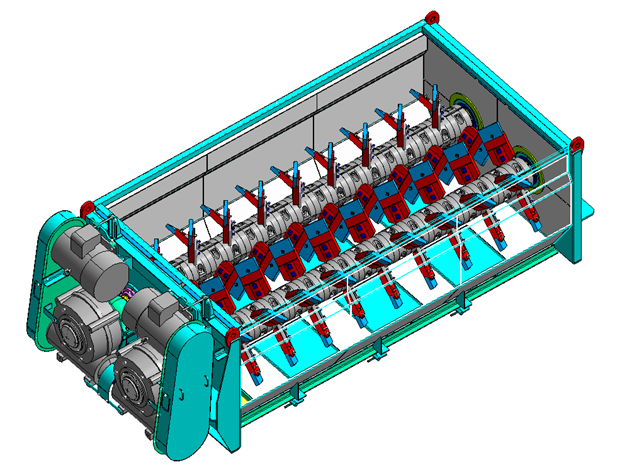

DKP-Ⅵミキサ内観
DKP-Ⅵミキサ内観

2.従来型に比べ3倍の高速施工

●コンパクトでありながら1台で大量に製造できるので、大規模工事では打設工期を短縮できます(100㎥/hの従来型と比べ1/3に短縮) 。

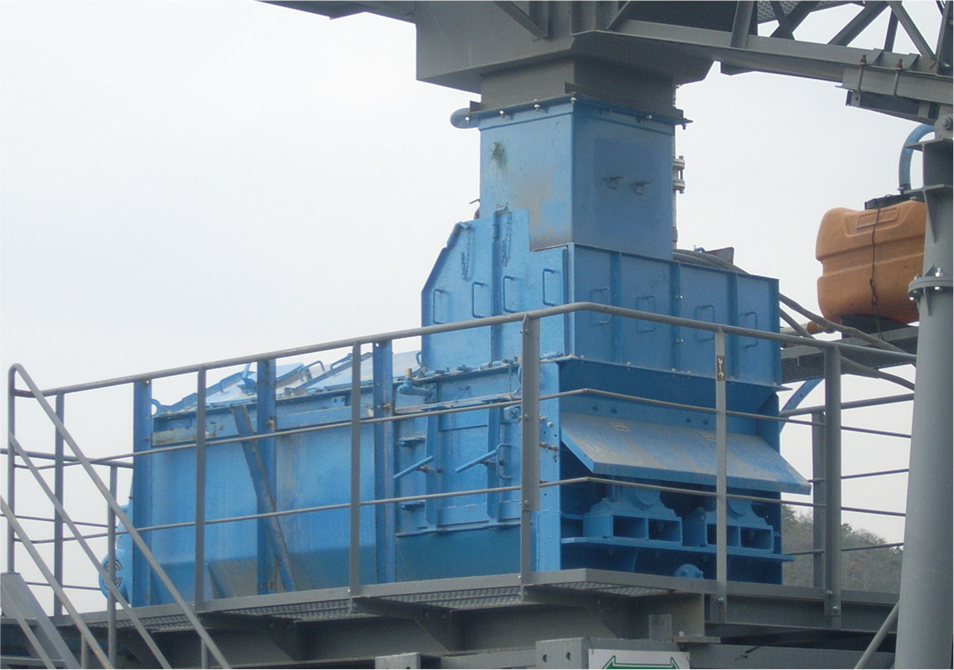

コンパクトなDKP-Ⅵミキサ
コンパクトなDKP-Ⅵミキサ

3.ユニット化によりプラント設置作業は1日で完了

●機器全体が他形式に比べコンパクトな利点を活かし、各構成部分をユニット化することによって、プラント組立作業を1日で完了させることが可能です。

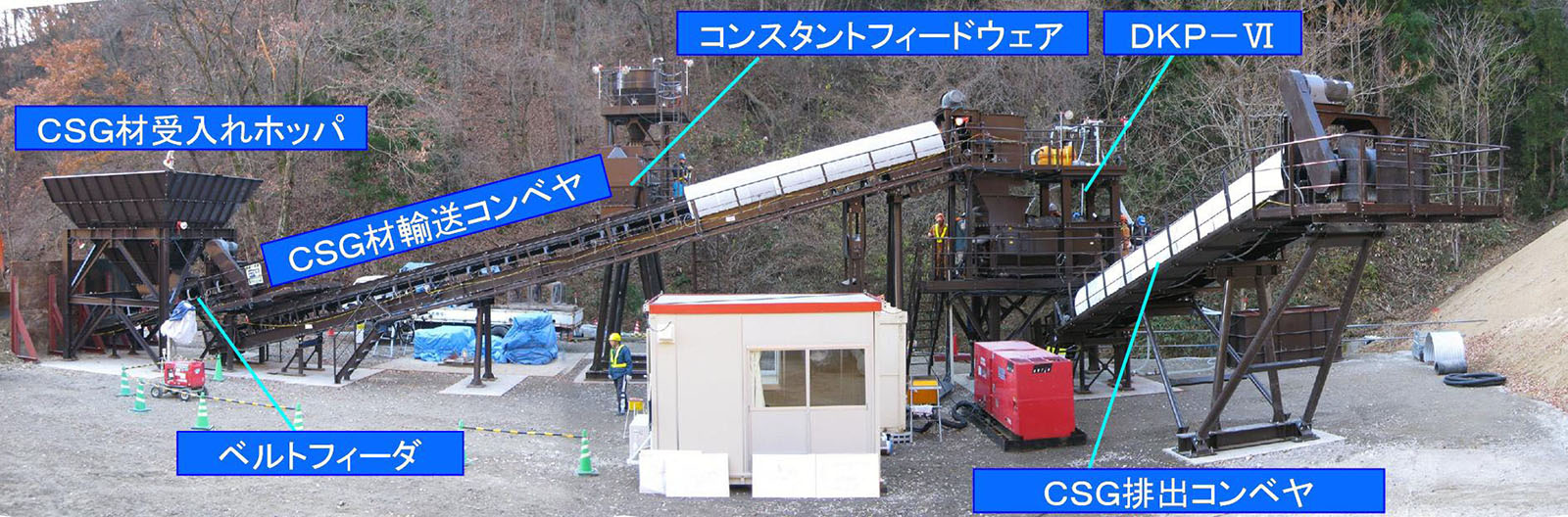

CSG製造プラント設置例(浅川ダム)
CSG製造プラント設置例(浅川ダム)

4.環境に優しいCSG製造を可能に

●設備規模を小さくできるので、消費電力を抑制し、CO2の排出量を低減します。
●コンパクトな設備配置計画で、自然環境への影響を最小限にできます。

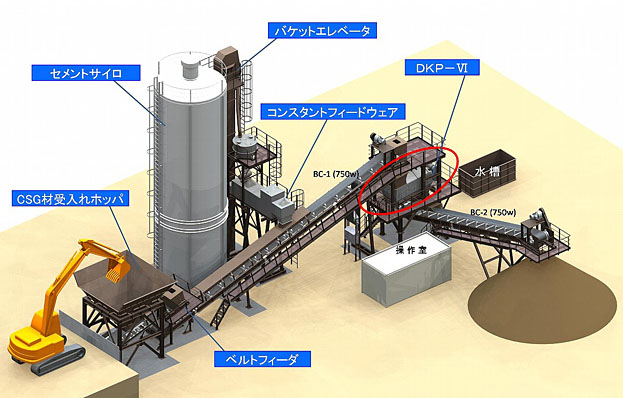

CSG製造プラント概観図
CSG製造プラント概観図
