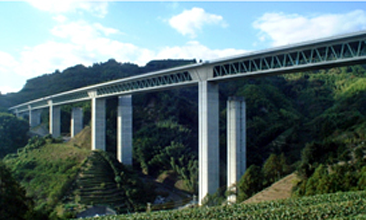

PC複合トラス橋
橋梁上部工を軽量化し、橋梁全体の建設コストを縮減

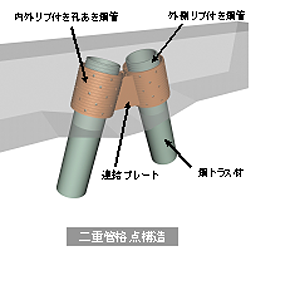

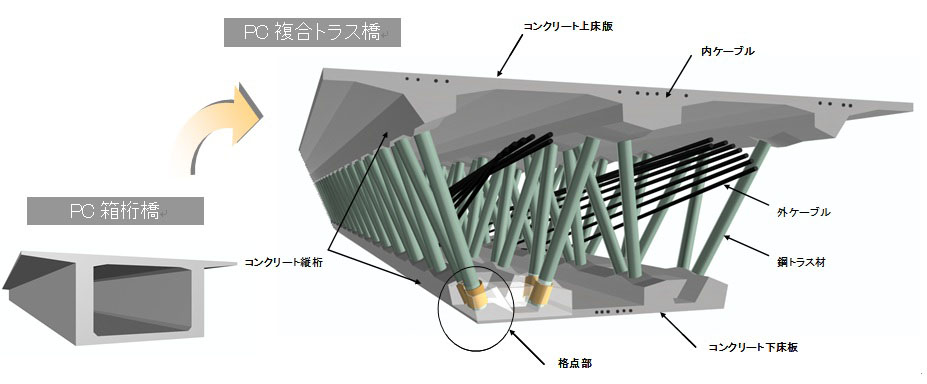

PC複合トラス橋は、鋼トラス材が上下のコンクリート床版に結合された、トラス構造のPC(プレストレストコンクリート)橋です。従来のPC箱桁橋のコンクリートウェブ部を鋼トラス材に置き換えることで軽量化し、景観性も向上します。鋼トラス材と床版を結合する格点部には、二重管格点構造を用いています。
特長・効果
1.建設コストを縮減
●上部構造の約10%軽量化で下部構造を縮小し、橋梁全体の建設コストを縮減できます。
2.景観の向上
●トラス構造でウェブの透過性が高くなり、遮蔽感を軽減できます。
3.鋼トラス材の施工性の向上
●二重管のすきまを利用することで、張り出し施工時の上越しや鋼トラス材の据え付け誤差への対応が容易です。
4.安全性は確認済み
●実物の1/2スケールの模型で耐荷力実験を行い、構造の安全性を確認しています。
