免震用多段型摩擦ダンパー

大容量で水平２方向対応型のダンパー

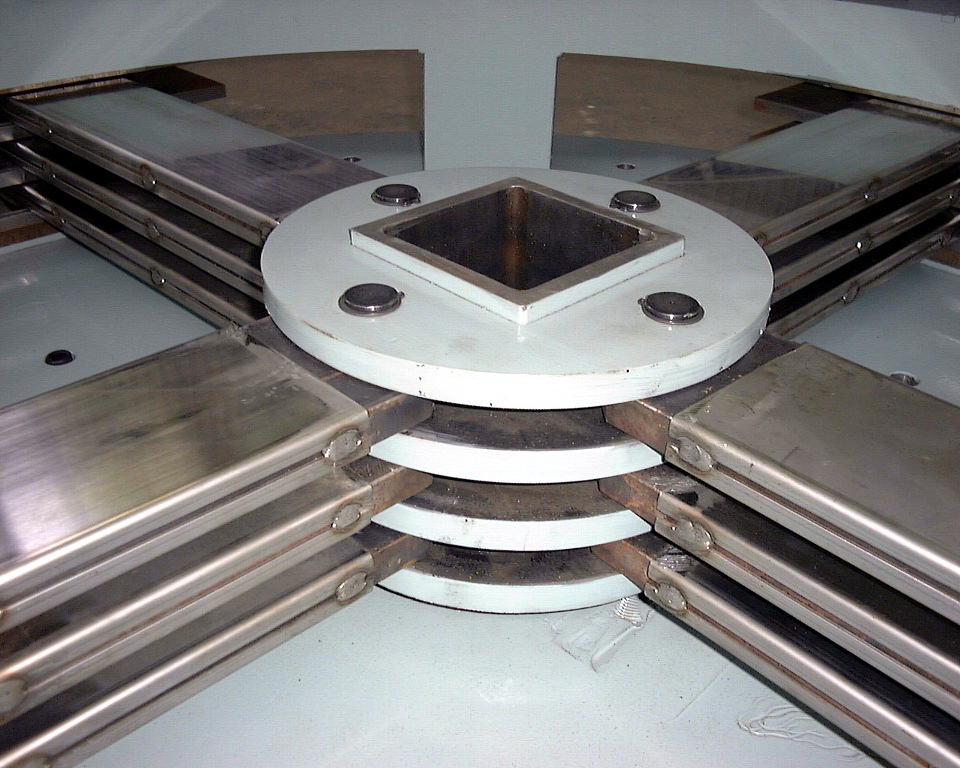

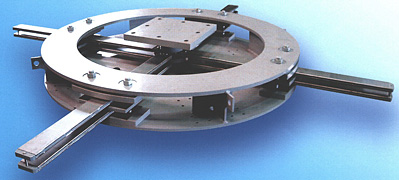

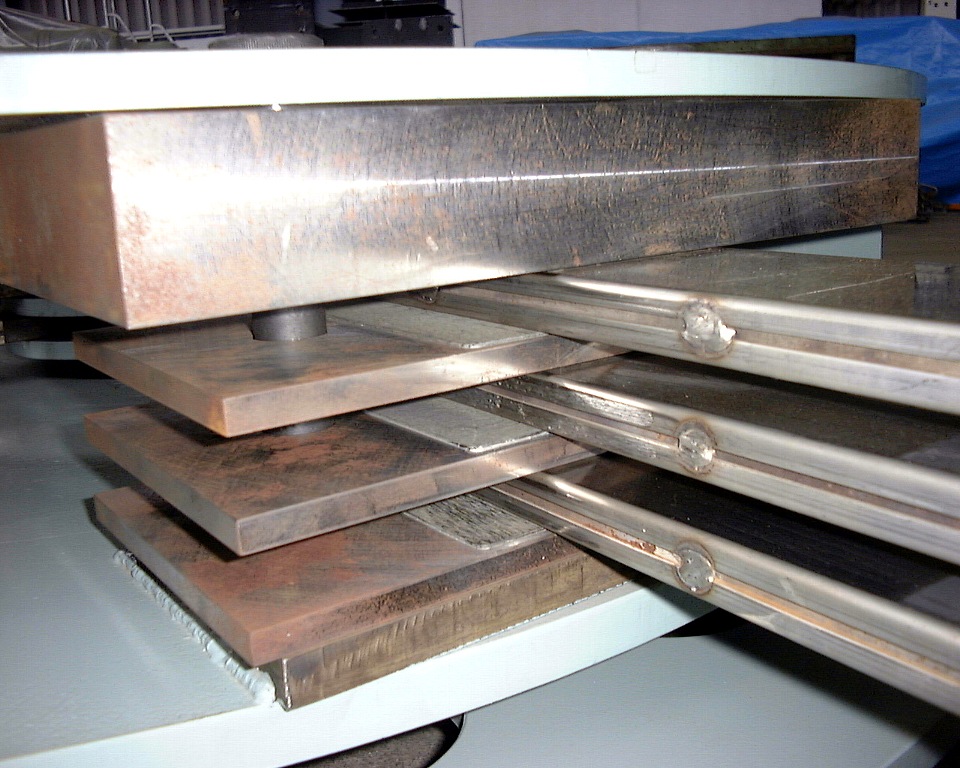

多段型摩擦ダンパーでは､加圧板とアーム板を交互に積み重ねてボルトで締め付けます。加圧板側には産業機械用の特殊樹脂製ブレーキパッドが埋め込まれ、アーム板側にはステンレス薄板が貼り付けられており、アーム板が移動するとブレーキパッドとステンレス薄板の摺動面に摩擦力が生じます。摩擦力の大きさは押し付け力に比例しますが､ボルトの締付け力(＝押し付け力)を適切に管理することにより安定した摩擦力が得られます。｢大容量化｣が可能で、水平2方向の地震の揺れに対しても安定した性能を発揮します。締付けボルトを緩めると摩擦が解除できるので、大地震後に免震層に生じた残留変形を元に戻すことも簡単です。基本的にはメンテナンスフリーですが、万一パーツが損傷してもそのパーツだけを交換することができます。単位減衰力当たりの価格も比較的安価です。

特長・効果

１．減衰力(摩擦力)は500､740､1000kNから、ストローク(可動範囲)は500､600､700mmから任意に選択できます。

２．発生する摩擦力の大きさは、摺動面に作用する押し付け力に比例します。この押し付け力は､ボルトによる締付けで生じさせるため､安定した摩擦力を生み出せます（建物の自重の一部を押し付け力に利用するタイプではありません）。

３．水平2方向の変形に対しても比較的安定した摩擦力が得られます。

４．温度や速度による摩擦力の変動が小さいので､設計の際の地震応答予測もより正確に行えます。

５．締付けボルトを緩めると摩擦力が解除できます（地震によって生じた免震層の残留変形を元に戻すことも簡単です）。

６．基本的にメンテナンスフリーです。

７．単位減衰力当たりの価格も比較的安価です。
