O-GRID

省エネで経済的なシステム天井

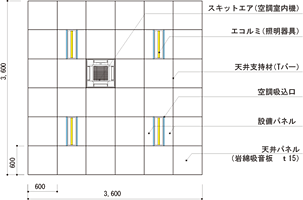

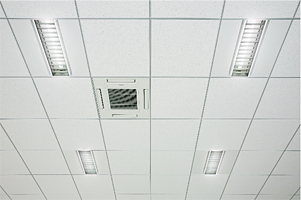

O-GRID(オーグリッド)は、600mm角グリッドの、省エネルギーで経済的なシステム天井です。
O-GRID(オーグリッド)システム天井では、照明にコンパクト蛍光ランプを使用した高効率照明器具「エコルミ」、さらなる高効率化・省エネ化を実現した「エコルミLED」の採用により、省エネルギー・省ランニングコストを実現します。
また、デザイン性に優れたコンパクトな空調室内機「スキットエア」を組み込み、空調の面でもイニシャルコストの低減が可能です。

特長・効果

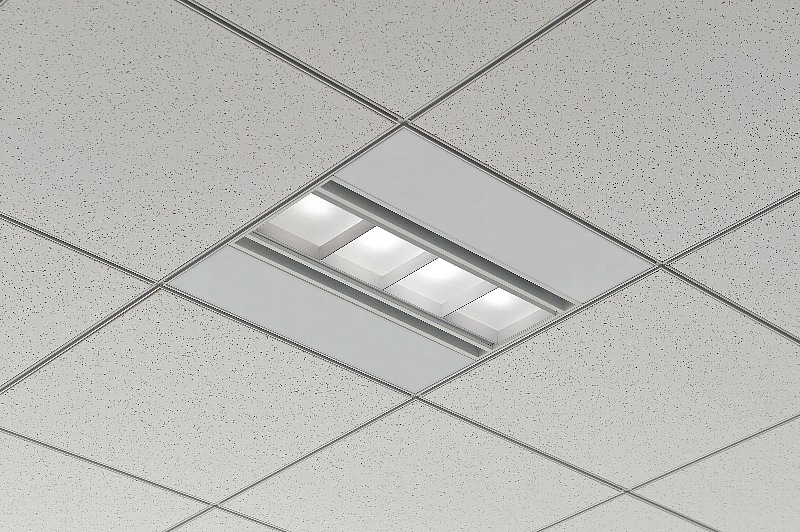

エコルミLED

1.省エネ性能

・固有エネルギー消費効率(器具の全光束を定格消費電力で除した値)103.5lm/Wを達成しました。コンパクト蛍光ランプ(FHP45W)2灯用の標準品と比較し、同照度で消費電力を55%削減でき、現行の高効率照明器具(エコルミ)と比較しても消費電力を43%削減できます。

2.グレア対策

・最適な角度の格子型ルーバと、透過性と拡散性を両立した拡散パネルを用い、オフィス環境に適したグレア分類G1bを実現しました。

3.高い演色性

・快適なオフィス環境を実現する演色評価数Ra80を達成しました。

4.ランニングコスト削減

・「エコルミLED」の寿命は40,000時間で、従来のコンパクト蛍光ランプ12,000時間の3倍以上の長寿命です。
・ルーバおよびパネルは脱着できる構造になっているため、清掃が容易です。

5.デザイン

・グリッドシステム天井とのマッチングを意図した格子型ルーバとアクリルパネルによる照明デザインとし、すっきりとした天井を実現しました。

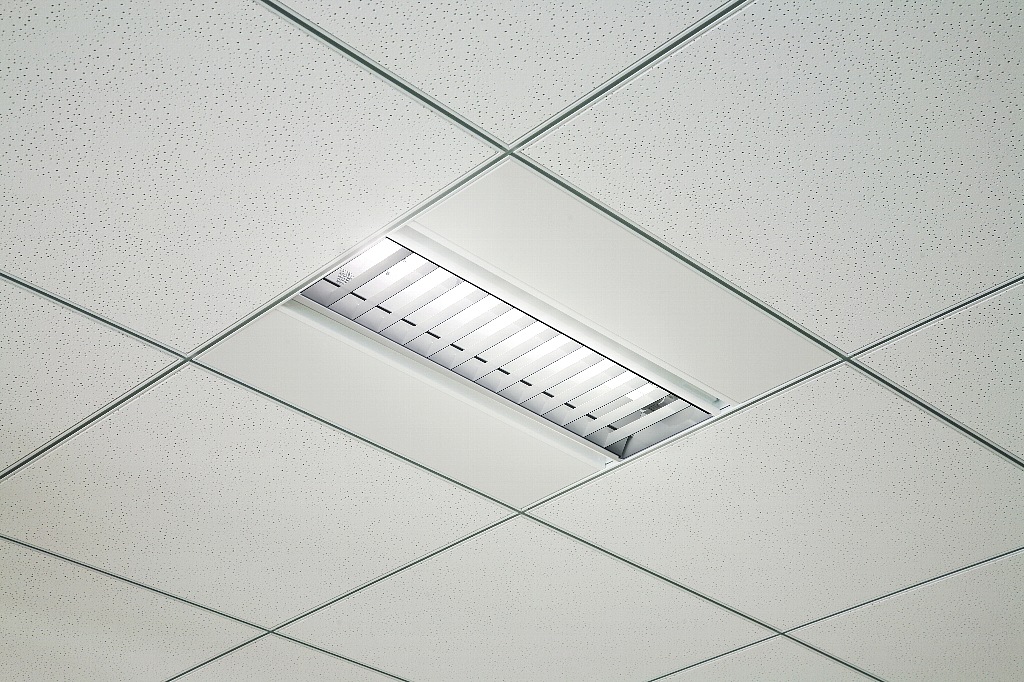

エコルミ

1.省エネルギー

・ 2灯用の標準品を700ルクスに絞った場合に比べ、消費電力が22%低減します。

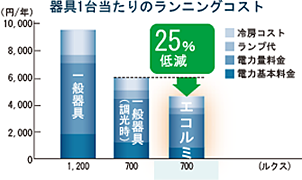

2.省ランニングコスト

・ 消費電力の低減により契約電力が低減できます。
・ ランプの本数が減ることで、ランプ交換費用が低減します。
・ 照明器具からの発熱が減ることで、冷房のコストが低減します。

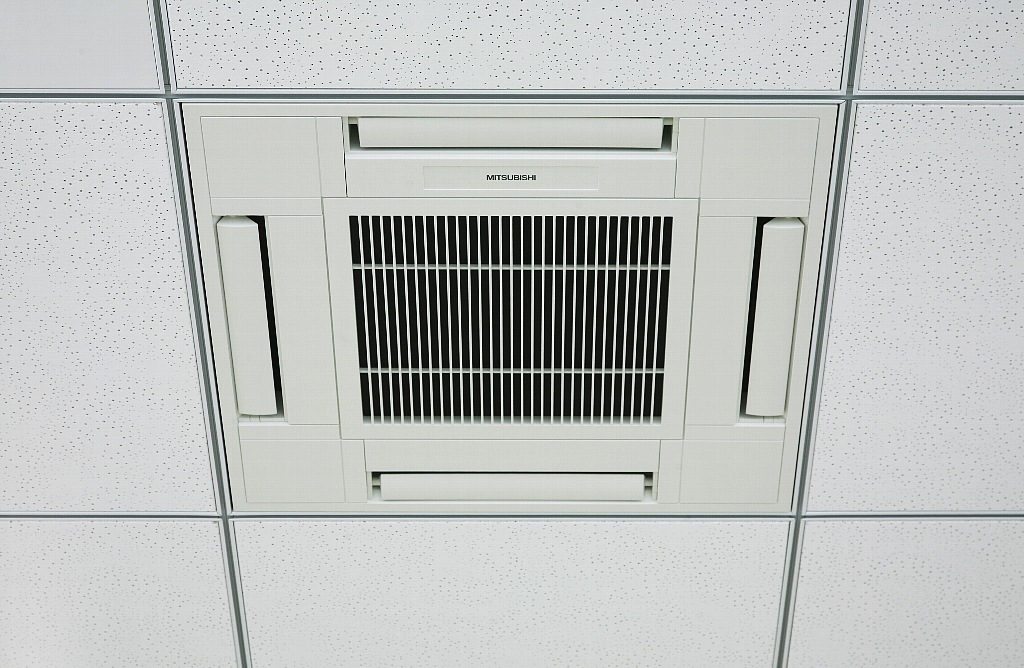

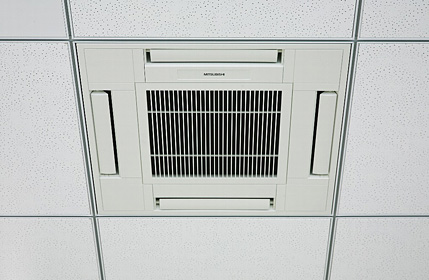

スキットエア

1.コンパクトでシンプル

・ 600mm角のグリッドシステム天井にジャストフィットします。
・ 空調室内機の下面パネルを天井面と同一レベルとし、天井面のフルフラット化を実現しました。

2.イニシャルコストを低減

・ ダクトを介さず空調を行うため、ダクトの削減によるコストダウンが可能です。
・ 施工スピード向上による工期短縮が図れます。

3.きめ細かな個別空調に対応

・ 一般的なダクト吹き空調方式と比べ、きめ細かなゾーンでの個別空調が可能です。
・ 室内環境の熱負荷条件に合わせて空調機能力を選択できます。

4.メンテナンスが容易

・ フィルター交換などのメンテナンス作業を天井下から容易に行うことができます。

工事実績

アートヴィレッジ大崎 セントラルタワー、ビュータワー
富士ソフト秋葉原ビル
大阪駅新北ビル
サザンスカイタワー八王子

「オーグリッド」「O-GRID」「エコルミ」「スキットエア」は大林組の登録商標です。
