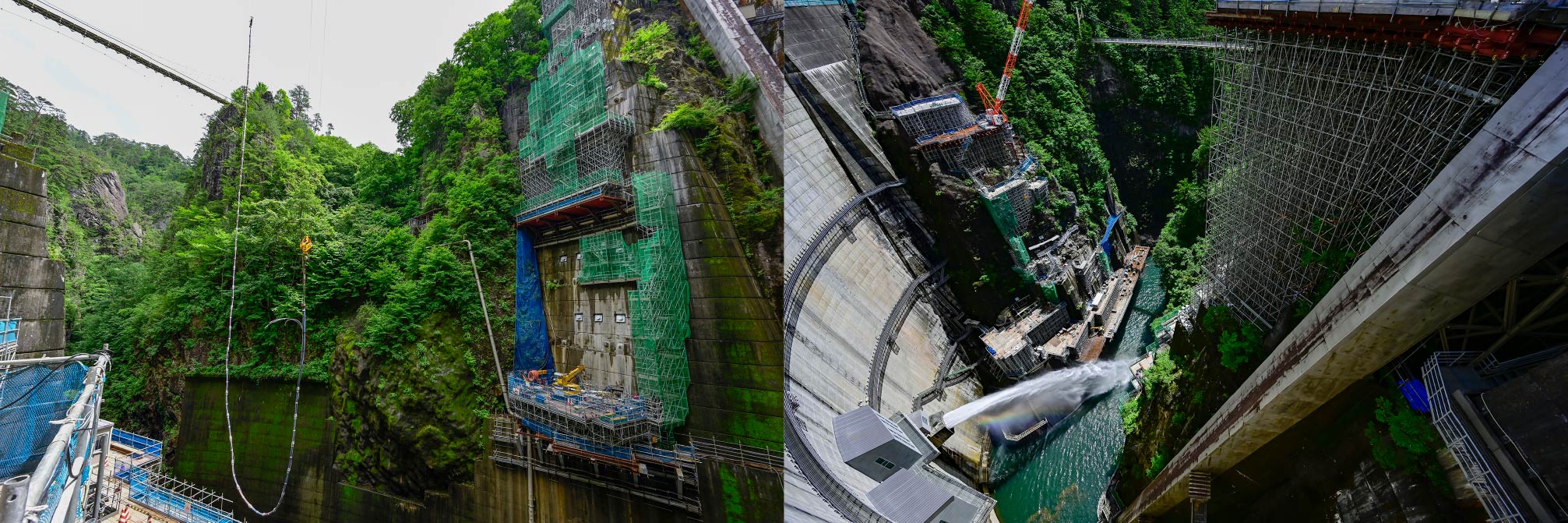

岩盤PSアンカーによるダムリニューアル

岩盤PSアンカーとは？

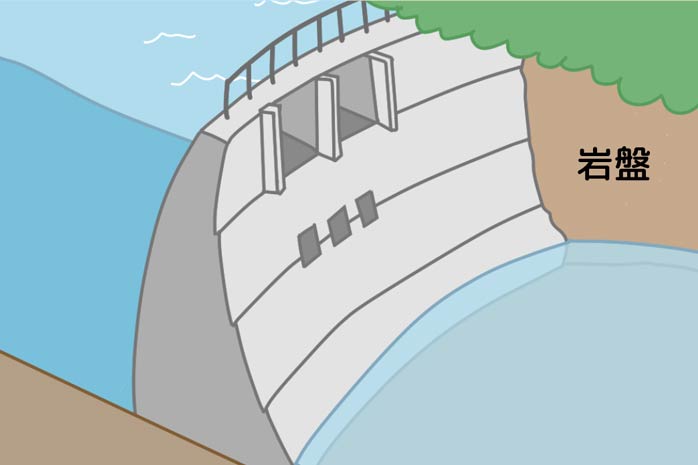

ダムの中でもアーチ式コンクリートダムは、貯水池の水圧を両岸の岩盤に伝え、ダム本体を岩盤などで支持する構造です。岩盤PSアンカーは、アーチ式コンクリートダムを支える岩盤の安定性を確保する対策として、岩盤内にPSアンカー（※1）を挿入し、緊結して補強することにより、基礎岩盤の一体化を図るものです。
※1　PSアンカー（プレストレストアンカー）
構造物に圧縮力を与えることで、地震などの外力を抑制して補強するもの

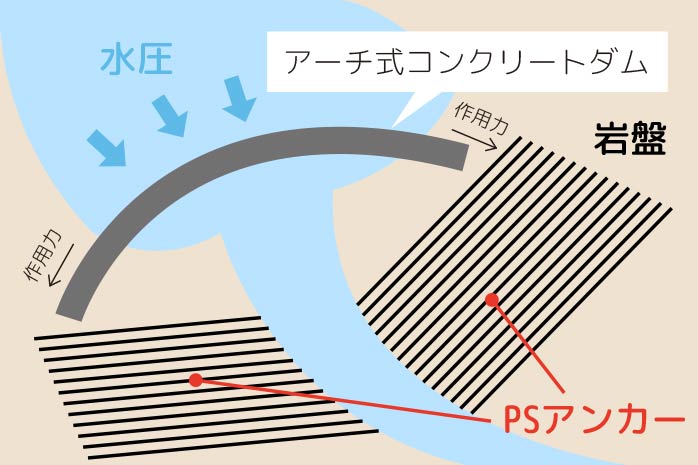

アーチ式コンクリートダムを支える岩盤をPSアンカーで補強

複数本のPSアンカー挿入後の岩盤補強イメージ（平面図）

技術概要

岩盤PSアンカーの施工プロセス（岩盤表面と内部のイメージ）

アンカー工施工プロセス01
岩盤表面のアンカー設置箇所に、コンクリートブロックの受圧板を作成

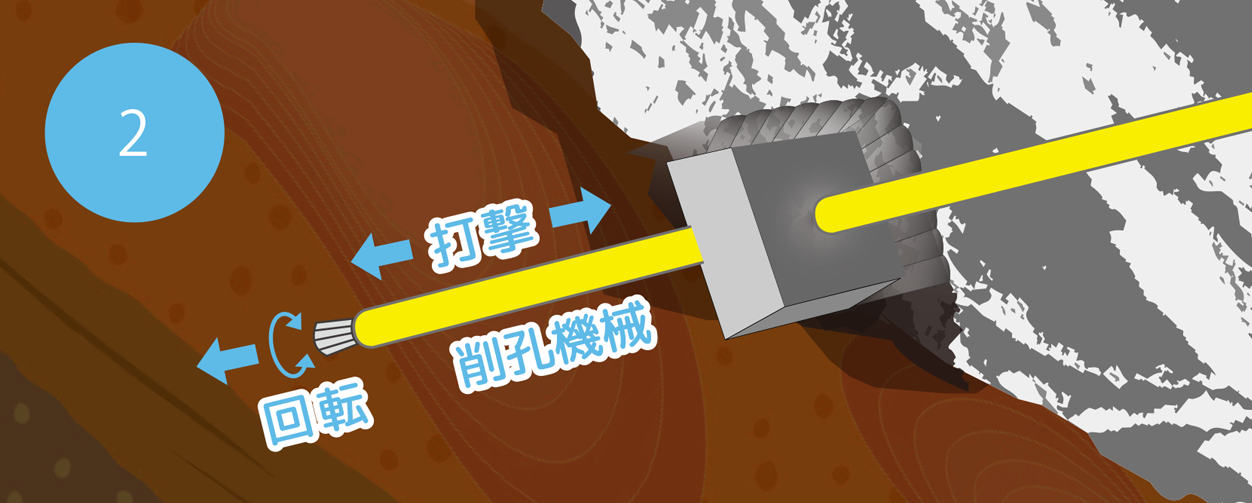

アンカー工施工プロセス02
岩盤にアンカーを挿入するため、削孔（さっこう）機械で孔（あな）を掘る

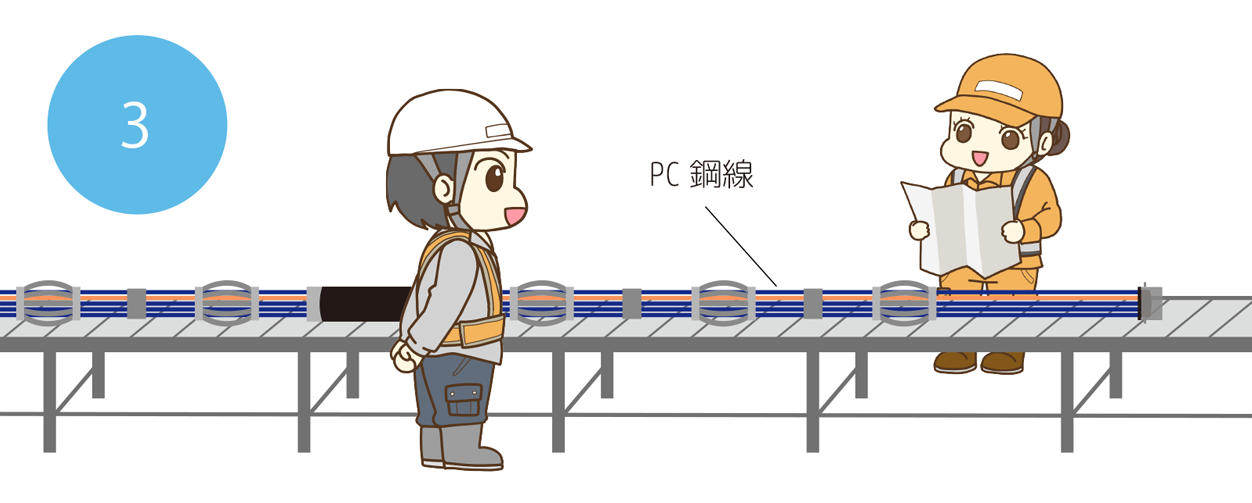

アンカー工施工プロセス03
ステージ上で、アンカーを組み立てる

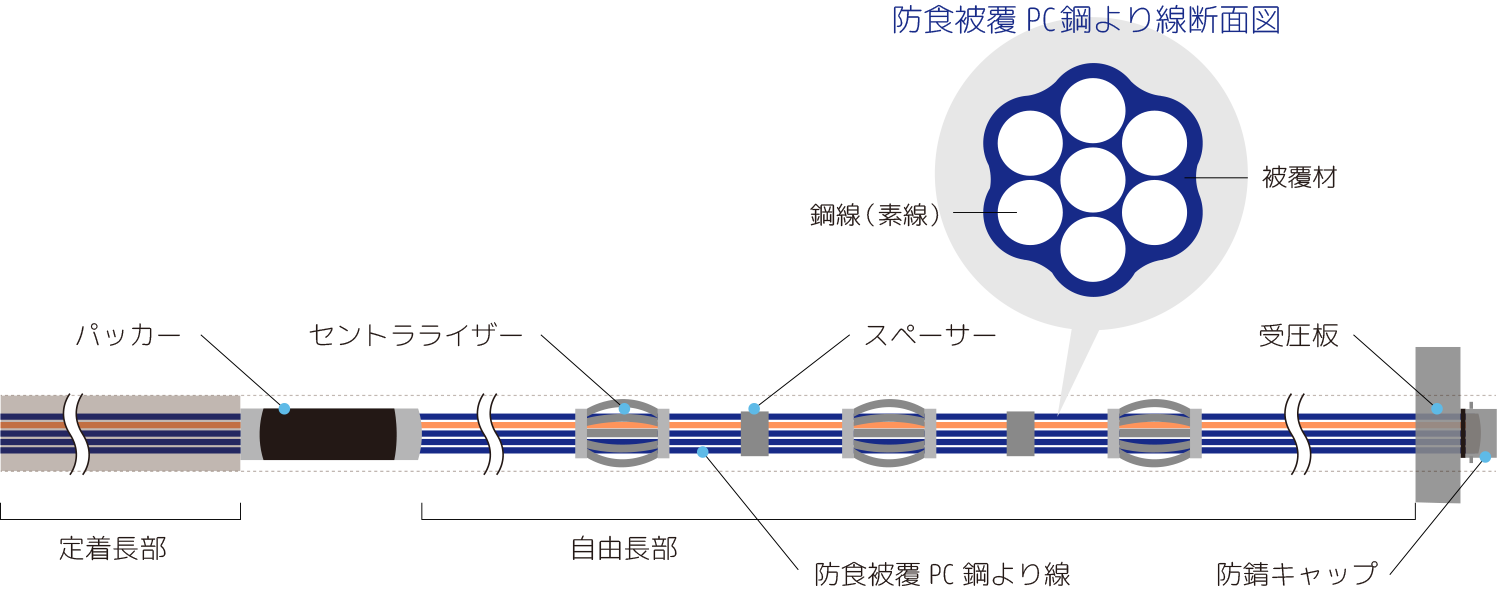

アンカー標準構造図

アンカー標準構造図イラスト

用語説明

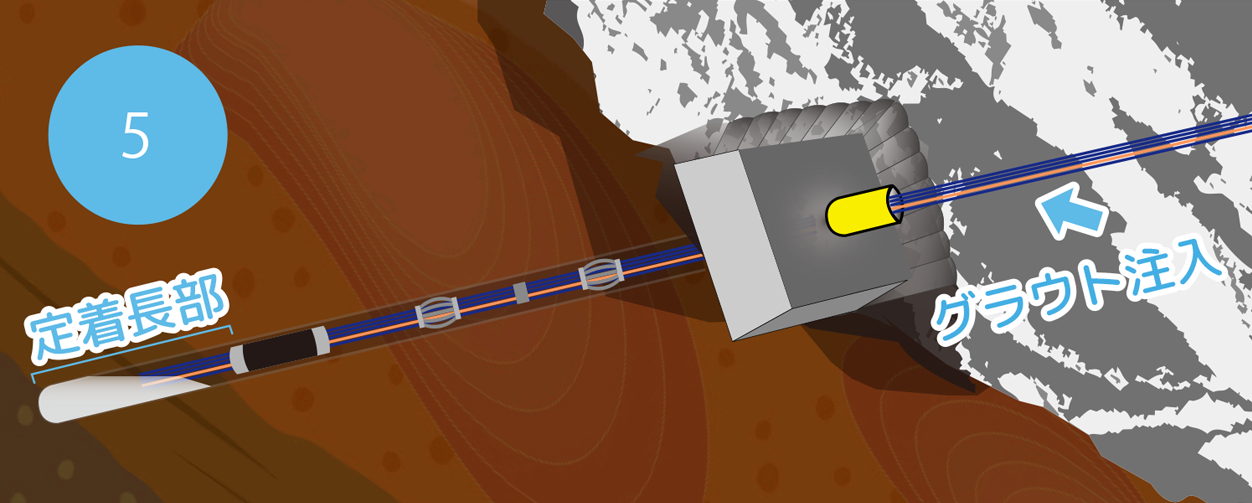

・定着長部：アンカーの緊張による引張荷重を周辺の岩盤に伝えるグラウト（※2）区間
・自由長部：アンカーを緊張したときに周辺の地盤やグラウトに結合されていない区間
・パッカー：グラウトを確実に定着部へ注入するための部材
・セントラライザー：テンドン（※3）をアンカー孔の中央部に保持するための部材
・スペーサー：PC鋼より線の間隔を一定に保つための部材
・防食被覆PC鋼より線：被膜材で覆われた引張材
・受圧板：アンカーの引張力を伝達させるために設置される構造物

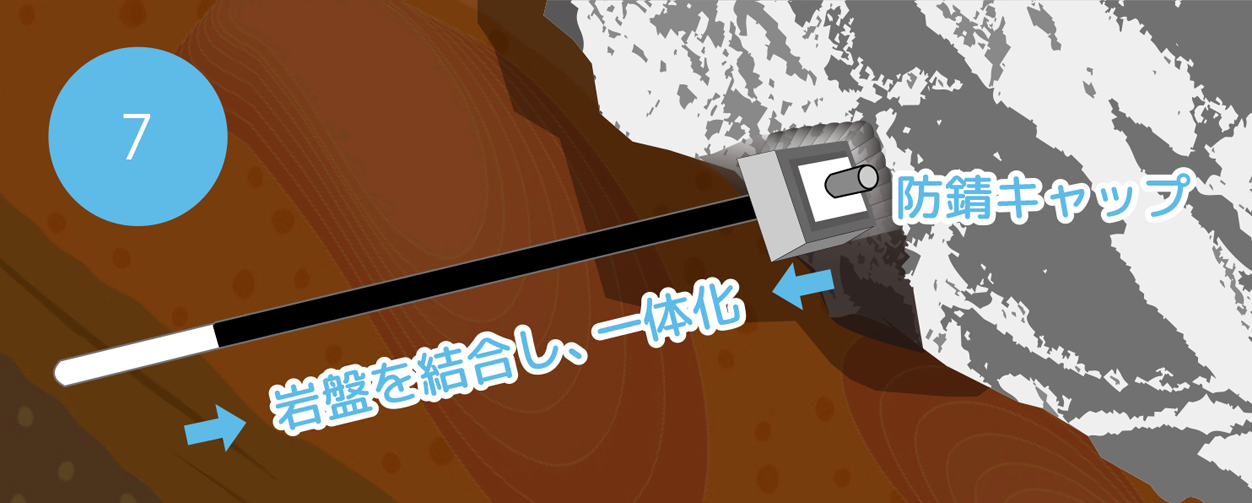

・防錆（ぼうせい）キャップ：PC鋼より線などを腐食から保護するための蓋

※2　グラウトとは空隙を埋めるための注入剤。一般的にアンカー工ではセメントミルクが使用される
※3　PC鋼線やPC鋼より線などを組み立てたアンカー体

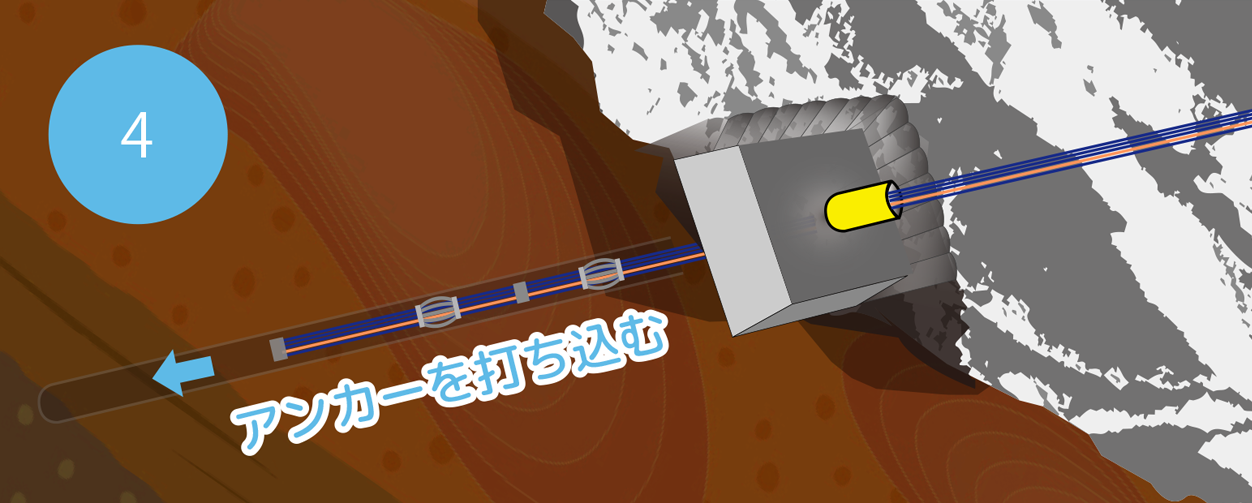

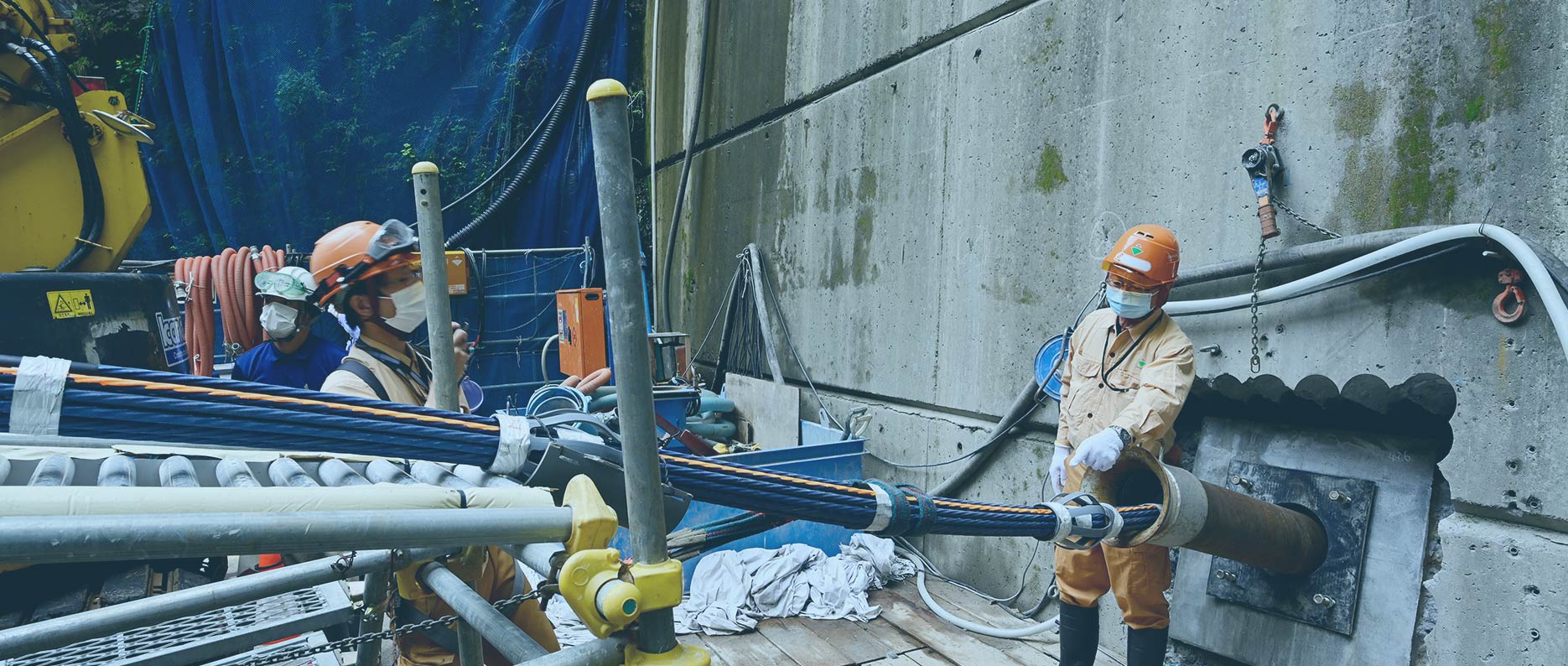

アンカー工施工プロセス04
削孔した岩盤に、アンカーを挿入
