本システムは、CAD で作成したPCa部材製作図について、設計図や図面同士の整合性を自動で確認するWebアプリケーションです。あらかじめ設計情報をシステムに登録し、チェック対象となる製作図をアップロードすることで、システムが自動で図面を照合し、チェック結果を出力します。

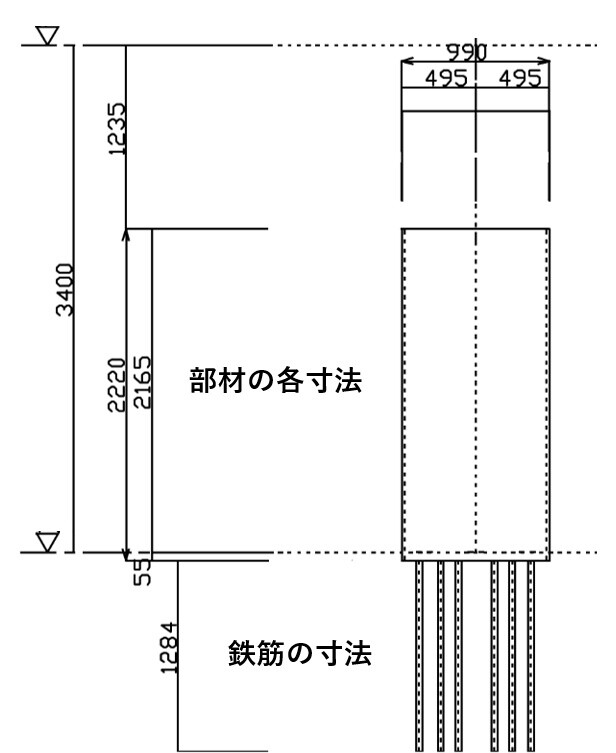

アップロードされた製作図からは、部材寸法や鉄筋本数、かぶり厚さ（コンクリート表面から内部の鉄筋表面までの距離）など、必要な数値や項目が自動で抽出され、設計情報と比較することで、図面間の不整合を検出します。

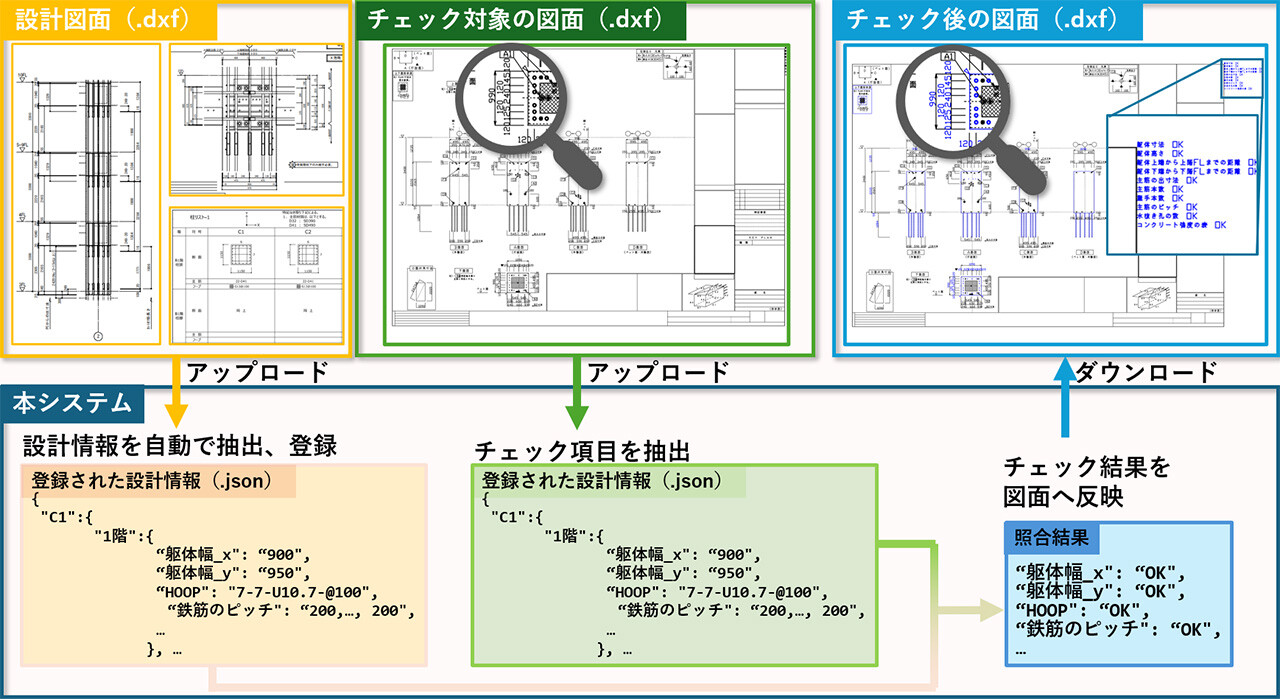

【システム概要】

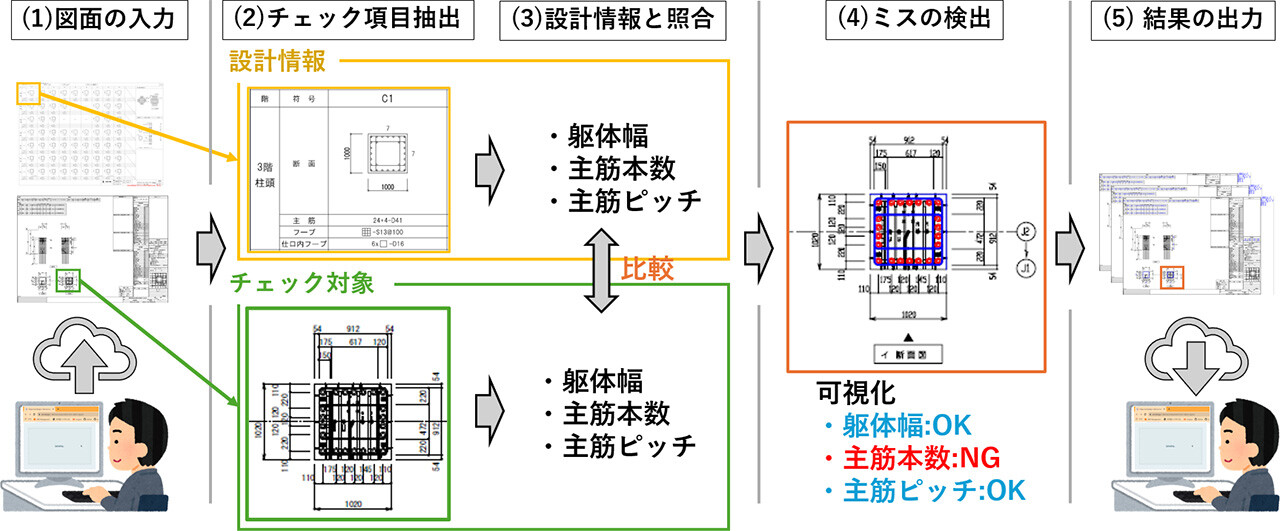

【入力から出力までの流れ】

地上28階建て、基準階面積約2,500m²の建設現場における実施では、約2,300枚の図面が作成されました。図面チェックに要する作業量は約1,000人日に上がりますが、本システムを活用することで、チェック項目の一部を自動化することが可能となり、約220人日分の作業が削減され、全体の約22%に相当する省力化効果を確認しました。

特に、柱や梁などの躯体構造に関わる鉄筋本数やかぶり厚さなどのチェック項目については、高い自動化率を実現しています。具体的には、柱で99.4%、梁（単梁）で90.1%、梁（その他）で69.8%を自動チェックでき、構造関連のチェック業務全体では約86%の省力化効果が得られました。
