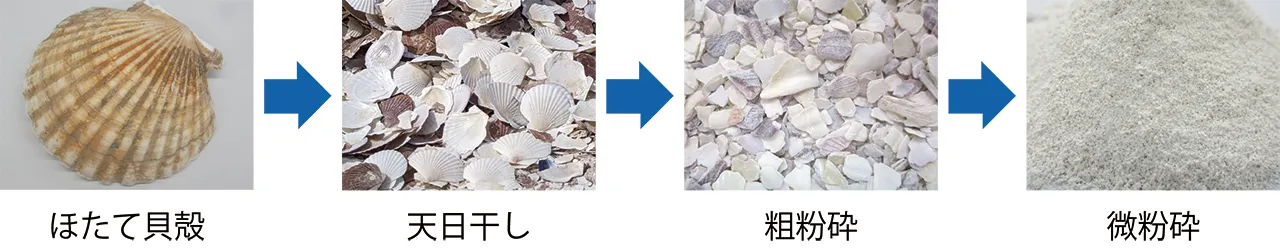

ほたて貝殻は、主成分が炭酸カルシウムで、難燃性が高く焼却処理が難しいうえ、分解されにくいことから、その処分が課題となっています。そこでスキャロップペイントでは、ほたて貝殻を粉砕し、塗料に用いられる炭酸カルシウムの代替となるバイオマスフィラーとして再利用します。海洋副産物である、ほたて貝殻の有効利用を図ることで、廃棄物の削減を実現します。

従来の塗料に使用される炭酸カルシウムは石灰石を原料として製造され、その製造過程におけるCO2排出量は0.0879kg-CO2/kgです。一方、ほたて貝殻は、ほたての成長過程で海水中のCO2を吸収・固定化して形成されることから、そのCO2排出量は-0.44kg-CO2/kgとなります。スキャロップペイントは、ほたて貝殻を粉砕したバイオマスフィラーを20%配合することで、塗料製造時のCO2排出量を削減します。また、ほたて貝殻に固定されている炭素を塗膜に取り込み、建物の一部として長期間保持します。

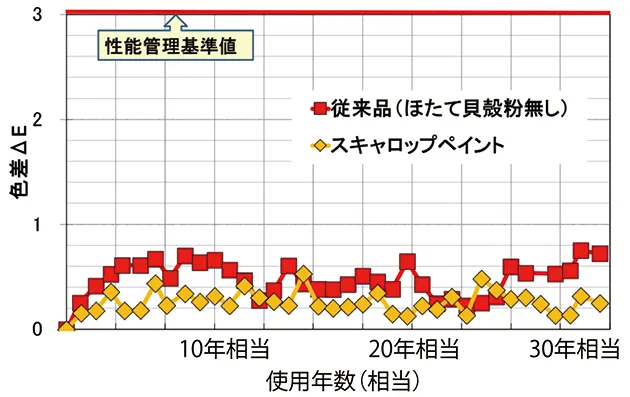

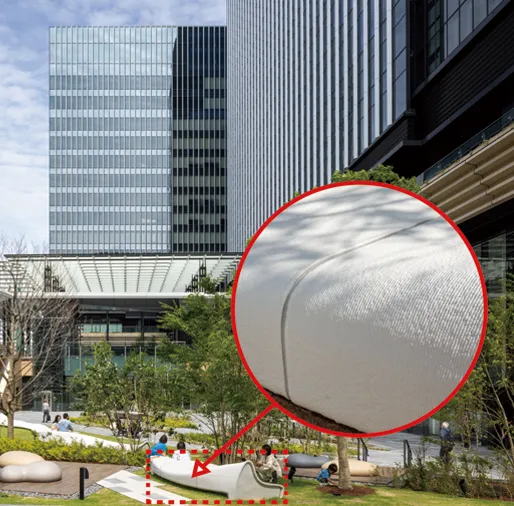

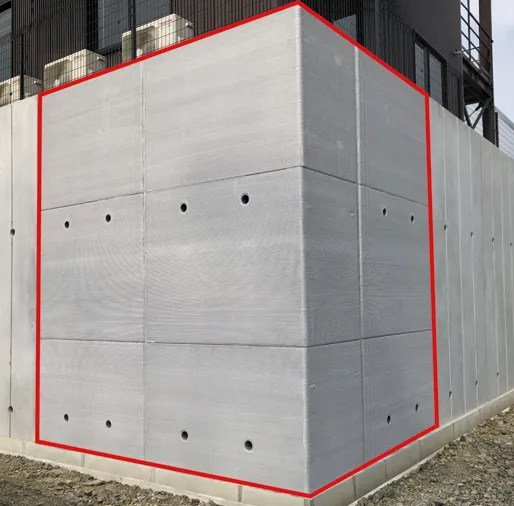

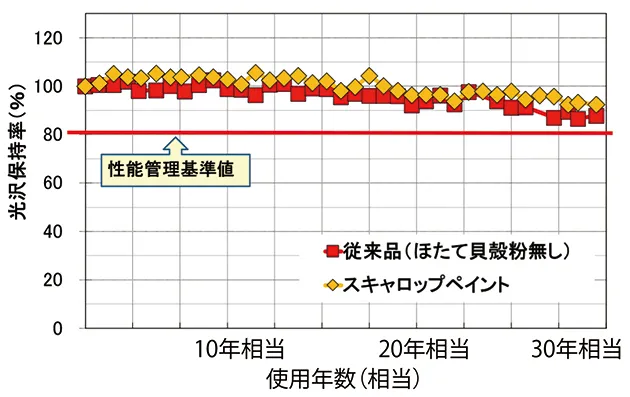

実環境で約30年使用した場合に相当する条件（試験時間約5,500時間）で促進耐候性試験（※2）を実施した結果、スキャロップペイントは、ほたて貝殻粉を含まない従来の水性ふっ素樹脂塗料と同等の光沢保持率および色差ΔE（※3）を示しました。この結果から、スキャロップペイントが高い耐候性を有し、建物外壁の美観と塗膜性能の長期的な維持に寄与することを確認しました。
