プレキャストPC床版は、製造時にプレストレス（※3）を導入するためコンクリートが十分な強度を発現している必要があります。しかしクリーンクリートは通常のコンクリートと比べて初期強度の発現が遅く、工場で生産するプレキャストPC床版の製造サイクルが長くなるという課題がありました。

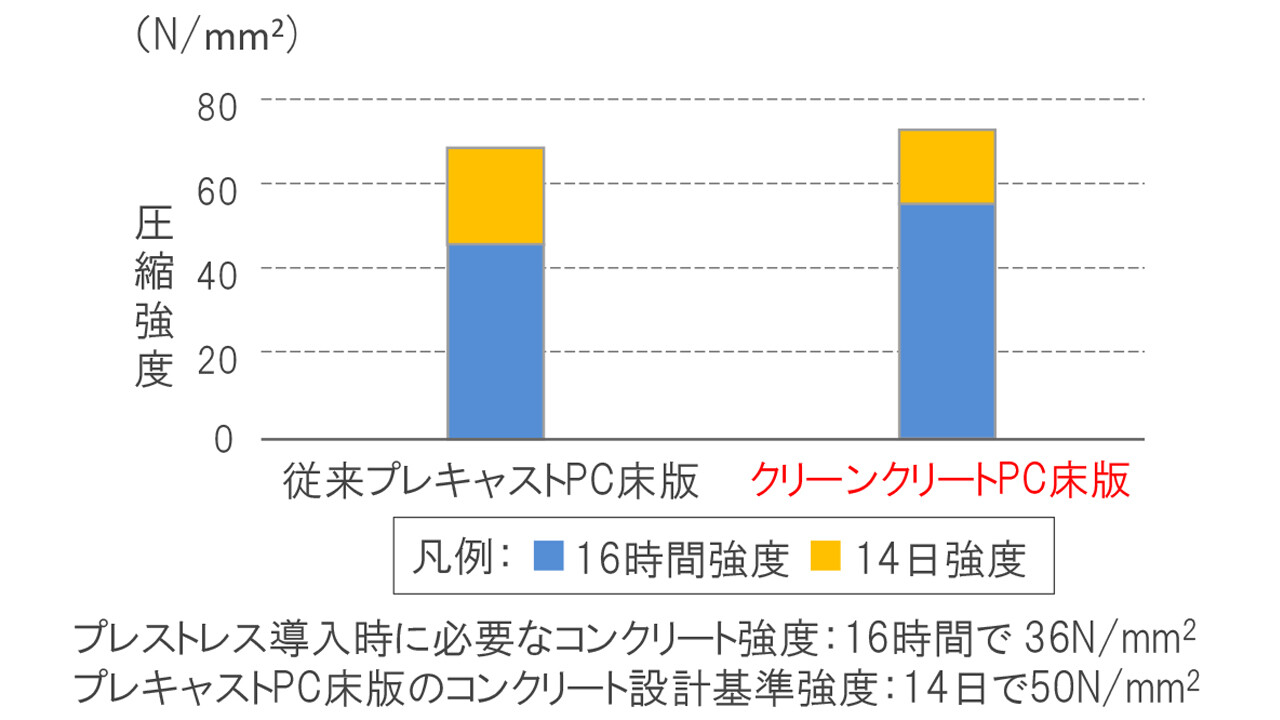

今回開発したクリーンクリートPC床版は、ブレーン値（※4）4,000cm²/gの高炉スラグ微粉末と早強ポルトランドセメント、そして特殊混和剤を使用し、蒸気養生を行うことで初期強度を確保しました。材料の配合や養生条件を工夫することで、通常のコンクリートと同等の製造サイクルを実現し、製造コストも従来と同水準に抑えることが可能となりました。

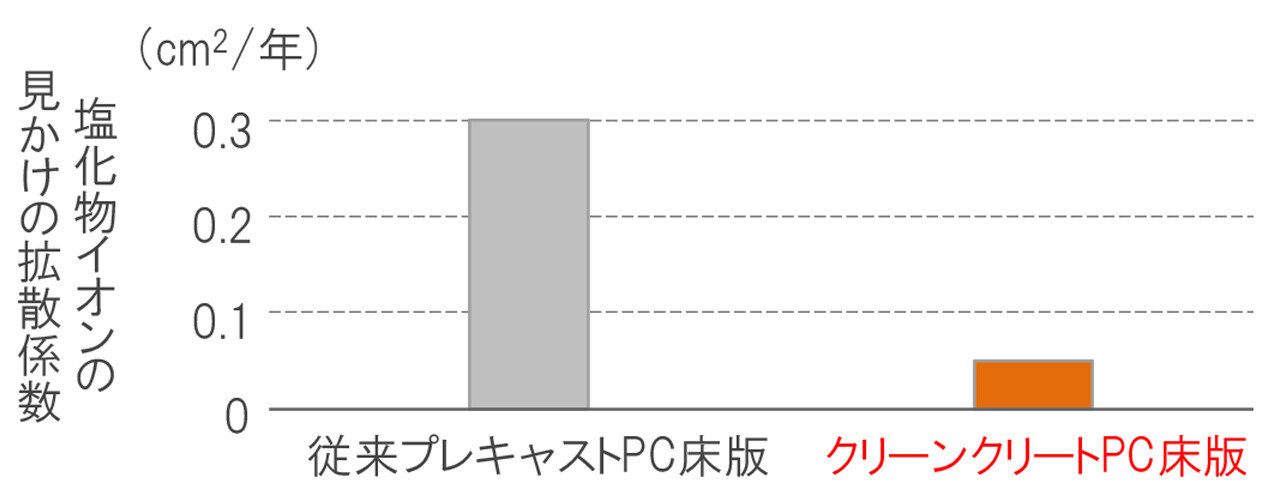

高炉スラグ微粉末を配合することで、コンクリートの硬化体はより緻密になり、塩化物イオンの浸透が抑制されます。その結果、海岸沿いや降雪地域に設置された場合でも、海水の飛沫や融雪剤に含まれる塩分（=塩化物イオン）によるコンクリートの劣化を防ぐことが可能となります。塩化物イオンの見かけの拡散係数は、一般的なコンクリートと比較して約6分の1にまで低減されており、塩害環境下における床版の長寿命化に貢献します。

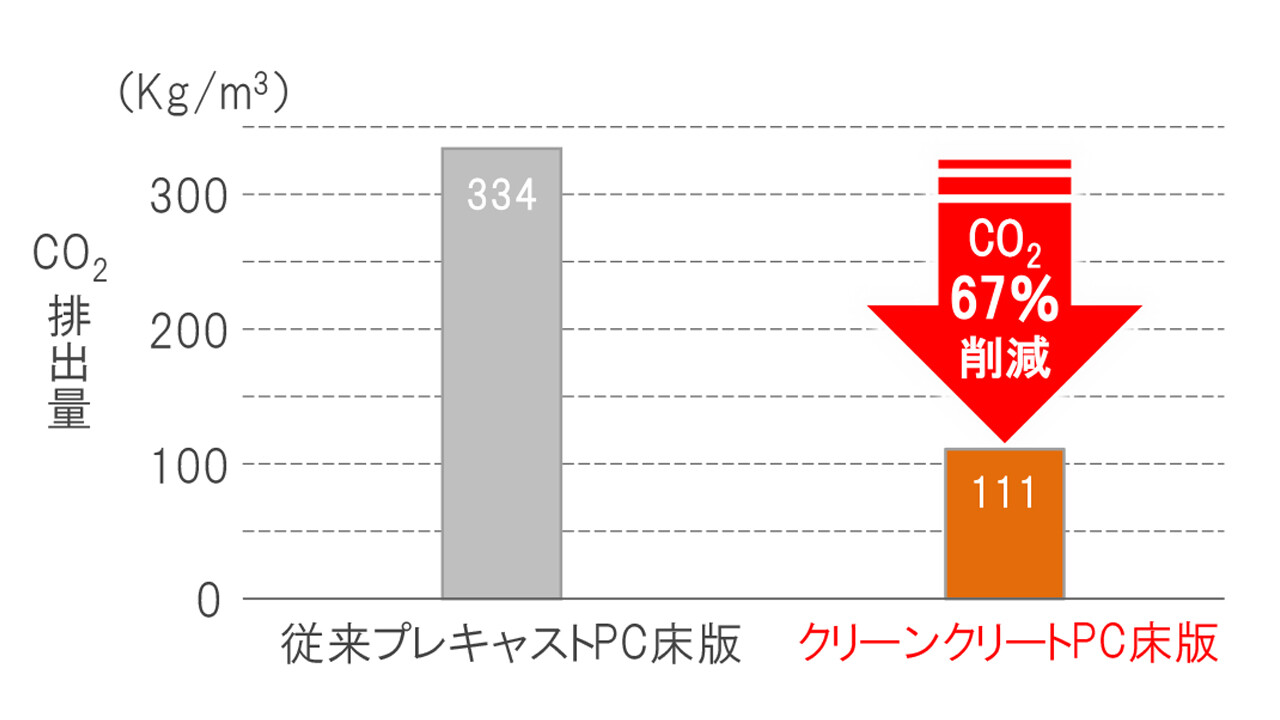

クリーンクリートPC床版ではセメントの75%を高炉スラグ微粉末に置換しており、従来のプレキャストPC床版（高炉スラグ微粉末無配合）に比べ、製造時のCO2排出量を67%削減します。
